Pour connaître l'histoire de la société Pinguély, voir la page consacrée aux 130 T
Les locomotives 230 T Pinguely sont quasiment les soeurs jumelles des 230 T SACM numérotées 61 et 62 -La différence est à l'arrière : cabine toute droite et fermée pour les Pinguely, hotte à charbon débordante et cabine ouverte pour les 230 T SACM; La découpe de La fenêtre latérale est différente également.
Livrées entre janvier et juillet 1906, les Pinguely étaient affectées aux trains les plus lourds. Ces machines avaient un point faible : la mauvaise tenue de leur chaudière.
|
|
|

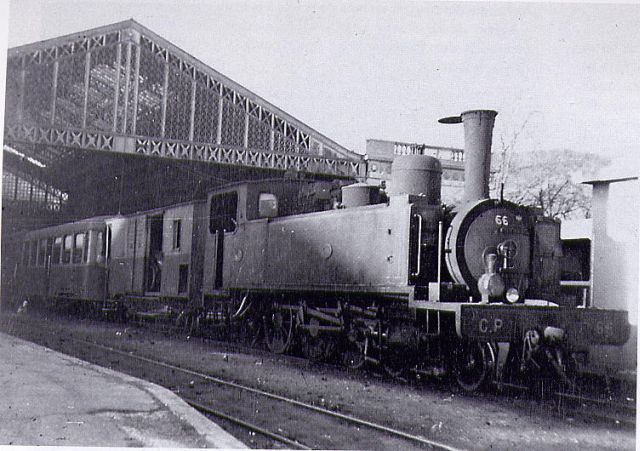

-Photo coll. GECP in : Le train du littoral - La locomotive Pinguely 230 T N° 66 en gare de Toulon Sud-France vers 1941-1943; à cette époque il ne reste plus que 3 machines à vapeur sur le réseau. Un phare électrique alimenté par une turbo-dynamo a été rajouté sur le côté droit du fanal à pétrole d'origine. |
 |
|

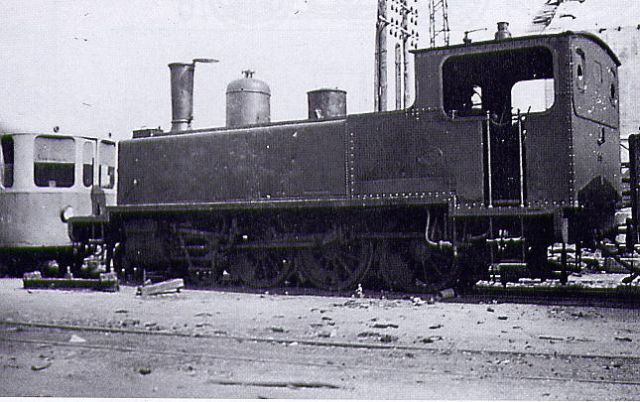

Photo Jean Monternier -coll. François Collardeau in : le train du littoral - Vue cette fois par l'arrière, la 230 T Pinguely N°66 est garée ici au dépôt de Fréjus. Remarquer à l'arrière de l'abri, les 2 petites ouvertures circulaires pas d'origine, qui donnent de la lumière et un peu de visibilité dans la cabine. A l'origine il y'avait 2 baies vitrées de surface plus importante qui ont été obturées avec des plaques de tôle, probablement à la suite de bris de glace répétés ( des coups de manche de pelle à charbon, donnés accidentellement par le chauffeur sans doute) |
 |
|

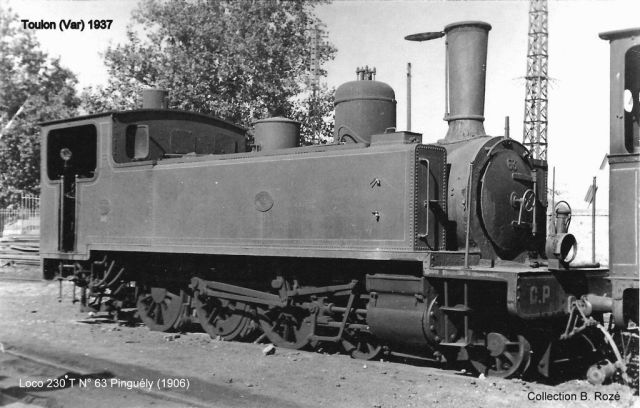

Photo coll. Bernard Rozé - La 230 T N° 63 stationne sur la voie en impasse N°3 de la gare de Toulon afin de refaire le plein de briquettes de charbon. |
 |
|

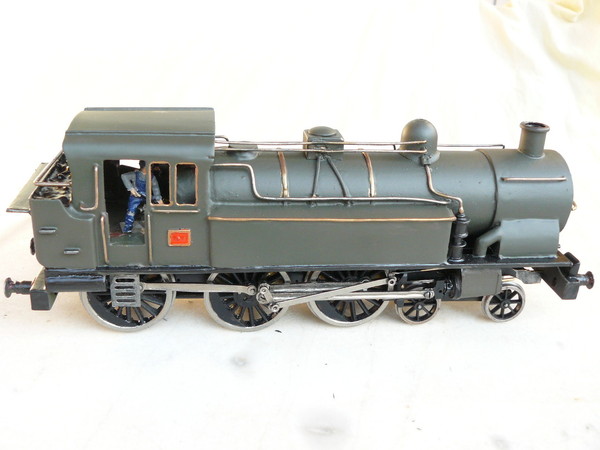

Photo publiée avec l'autorisation de l'auteur : Bien jolie maquette de construction artisanale d'une loco tender Type 230 T présentée sur le site : Mes locos passion : http://meslocosmespassions.jimdo.com/ - |
PRINCIPALES CARACTÉRISTIQUES DES 230 T PINGUELY |
|||
|
Type |
230 T |
Type voie utilisable |
métrique |
|
Constructeur |
Etablissements Albert Pinguely à Lyon -69 |
Abri de conduite |
fermé |
|
Année(s) de construction |
1906 |
Date de livraison |
1906 |
|
Nombre sur le réseau du chemin de fer du Sud France |
4 |
Essieux accouplés |
3 |
|
Empattement |
|
||
|
N° de fabrique |
203 à 206 |
Diamètre des roues motrices |
1,20 m |
|
Numérotées |
63 à 66 |
Distribution |
Walschaerts |
|
Poids à vide |
28,4 tonnes |
Cylindres |
2 à tiroirs plans |
|
Poids en ordre de marche |
36,8 tonnes |
puissance estimée |
|
|
Longueur totale
|
9,39 m |
Vitesse maximale estimée |
|
|
Largeur totale |
2,50 m |
Capacité soutes à eau |
4500 litres |
|
Hauteur totale |
3,60 m |
Capacité charbon |
1,2 tonne |
|
Radiation |
N° 63 et 66 radiées en 1948 puis ferraillées en 50-51 - N°64 et 65 radiées en 1944 |
||
