  PANHARD ZUVIC K 161 (type I.E.21)





Le Panhard ZUVIC K 161 est la version autobus urbain du type I.E 21. En 1946, le parc autobus est renforcé devant la demande croissante des habitants du Mourillon; aux Berliet PCK 7D s'ajoutent donc des petits autobus Panhard Zuvic type K 161commandés le 26 juillet . Après l'arrivée des trolleybus en 1949 sur la ligne N° 3 Gare-Mourillon; les Panhard et les Berliet émigreront vers d'autres lignes.

Je suppose qu'à cette époque les autobus n'avaient pas la traditionnelle livrée beige et crème mais qu'ils étaient vert foncé ( un peu comme ceux de la R.A.T.P). Au sortir de la guerre, la peinture était fort rare et donc chère, le choix des couleurs était restreint et l'on essayait d'utiliser des stocks existants. La dépanneuse et le camion avaient une livrée de couleur vert foncé (semblable au véhicule échelle Renault AHN) et arboraient le logo T.T ( pour Tramways Toulonnais).

Gabriel Bonnafoux écrit  que six  autobus de ce type furent acquis neufs par la RMTT en 1946-1947 et qu'ils étaient numérotés de 11 à 15 mais c'est une erreur : Ils étaient en réalité numérotés de 9 à 15 comme nous le prouvent les registres. Jean Capolini nous montre d'ailleurs le N° 10 sur son rare cliché daté d'août 1956.

Sur l'inventaire du 18 janvier 1955, il est noté que 2 véhicules ont été mis en service en juin 1947 et 3 en septembre 1947. Le N° 9 fut transformé en camion-benne en juin 1955 et le N° 12 en dépanneuse en avril 1951. Le N° 9 devint le N° 205 et le N° 12 devint le N° 206 après transformation..

D'après Albert Clavel, presque tous les autobus Panhard sont réformés en 1959 ( et 1960 pour le N° 14)  à l'arrivée des Berliet PLH 8 MU mais sur l'inventaire de 1961, il est noté qu'il subsistait un seul autobus Panhard K-161 gardé en réserve (comme véhicule de secours), le N° 15. Il subsistait également les 2 véhicules de service numérotés 205 et 206 résultant de la transformation des 2 autobus (N° 9 et 12, voir plus haut)

Quelques lignes qui furent desservies par les Panhard K 161:  La ligne circulaire reliant Sainte-Anne à Noël Blache ( qui deviendra plus tard la N°40), la photo du N°10 ci-dessous montre un bus effectuant ce parcours; la ligne N° 13 : Noël Blache -La Loubière -Siblas fut reprise par la RMTT le 28 octobre 1945 après avoir été exploitée par les autobus Bouchard jusqu'en 1939, elle fut desservie au début par des Panhard.

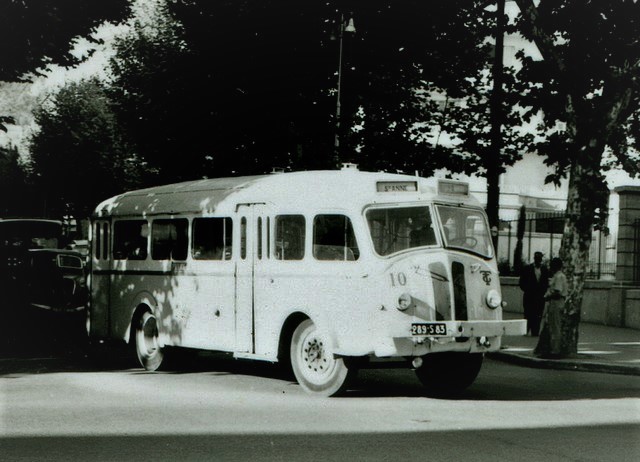

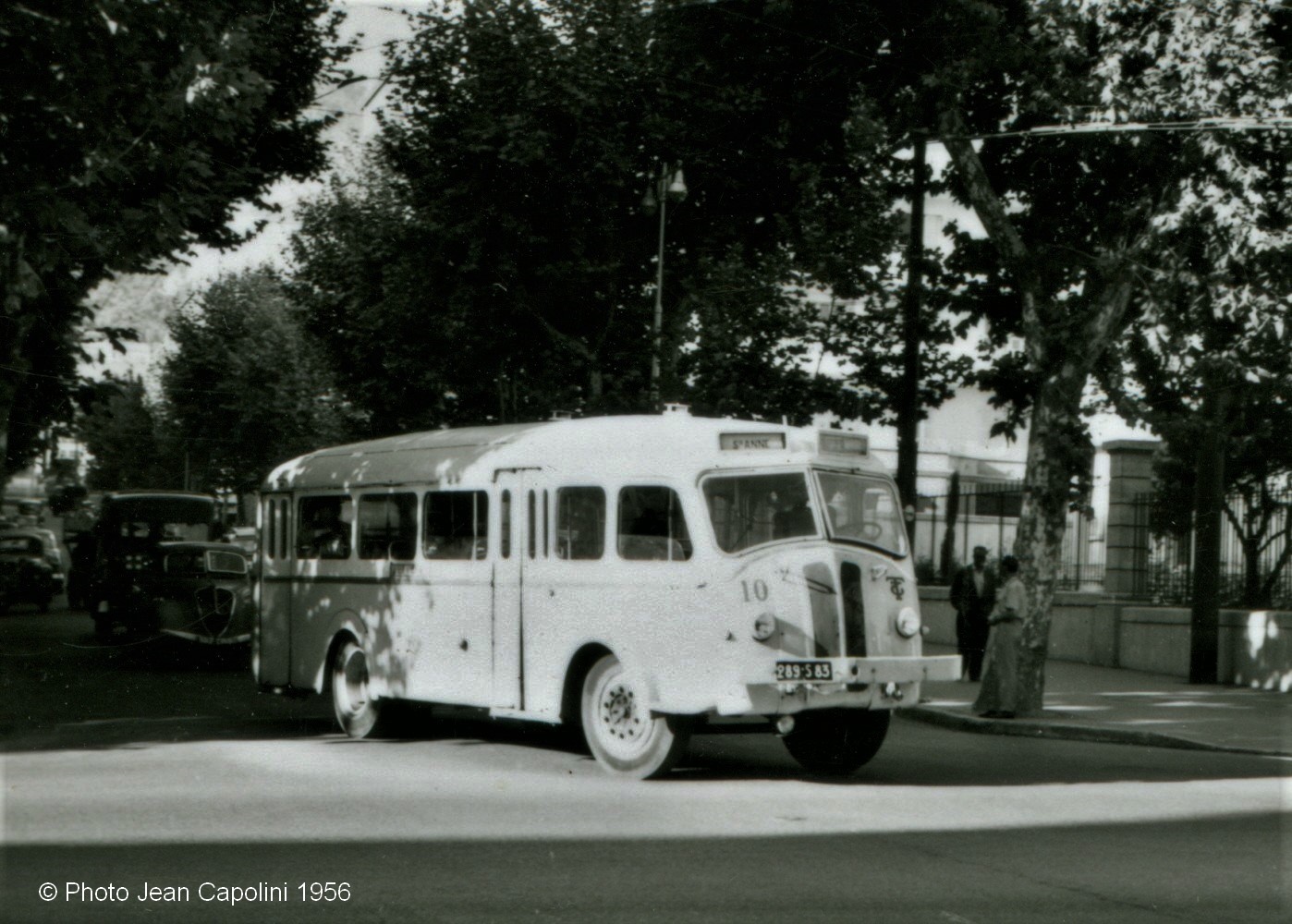

©  Photo Jean Capolini 16/08/1956 à 17 h -Ci-contre une très rare photo du bus Panhard K 161  portant le N° 10, prise  en bas de l'avenue Vauban, au carrefour avec le Bd de Strasbourg. Le logo des Tramways Toulonnais ( 2 lettres "T" entrelacés) figure à droite de la calandre du bus. La girouette affiche la direction de Ste-Anne, ce qui laisse supposer qu'il s'agit de la ligne N° 12. La porte arrière avait 2 battants, équipés chacun de petits carreaux ce qui pouvait laisser croire de loin, que c'était une porte à 4 vantaux.   Cliquer pour agrandir

Panhard IE 21

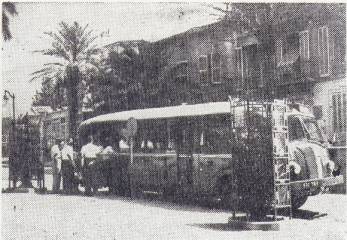

Ci-dessus une médiocre photo hélas, issue du livre de Gabriel Bonnafoux : Histoire des transports toulonnais -La ligne N° 15 : Place Noël Blache -Le Broussan fut créée par la RMTT juste après la guerre, elle partait de la place Noël Blache et prenait le tronc commun des lignes N° 5 ( Dardennes) et N°6 ( Les Routes) - A la place Bouzigues ( 4 Chemins des Routes) elle gravissait la route départementale N° 62, passait au hameau des Pomets et après avoir franchi le Col du Corps de Garde, rejoignait Le Broussan à près de 300 m d'altitude. Les petits autobus Berliet PLB remplacèrent par la suite les Panhard K 161..

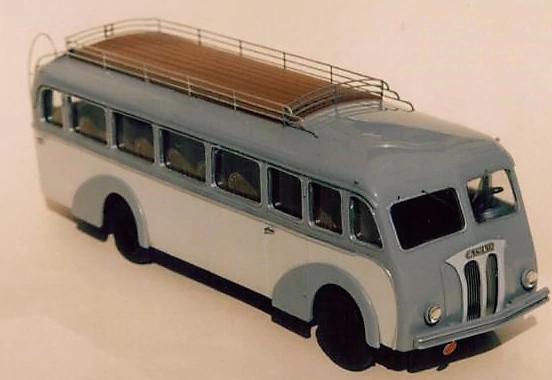

Miniatures MAP - Ci-dessus 2 miniatures d'un autocar Panhard IE 24 très proche du type IE 21 qui nous intéresse. Cet autocar est magnifiquement reproduit par MAP (Ateliers Antoine Parédès) réputé pour la qualité et la grande fidélité de ses reproductions. Le type IE.24 se distingue du IE.21 par une longueur plus importante :  9,70 m contre 8,60 m, un empattement plus long : 5 m au lieu de 4,25 m, une hauteur en charge inférieure : 2,80 m contre 2,90 m; la largeur est par contre identique pour les 2 soit 2,50 m. La capacité du IE.24 est de 50 places contre 45 pour le IE.21



 Caractéristiques du Panhard ZUVIC K 161 (IE. 21)



Constructeur Sté anonyme des anciens établissements Panhard- Levassor ( Union Française Automobile Panhard- Somua -Willème)
Places assises 17
Places debout 33
Nombre de places total 50  indiquées par G. Bonnafoux mais normalement 45 places sur le type IE.21
Accès par 2 portes pliantes aménagées pour la circulation de l'arrière vers l'avant, avec receveur à poste fixe à l'entrée du couloir de circulation
Circulation des voyageurs de l'arrière vers l'avant
Châssis Panhard
Longueur châssis 8,60 m
Largeur châssis 2,50 m
Hauteur 2,90 m
Empattement 4,25 m
Poids à vide
P.T.C
Moteur Diesel Panhard 4HL Zuvic à 2000 t/ mn
Puissance 15/20 CV fiscaux  / 85 CV réels
Embrayage
Boîte de vitesses 5 vitesses dont la 5ème est surmultipliée
Freins Bendix avec servo-frein Westinghouse ( à air comprimé et double cylindre)
Suspensions Par larges ressorts droits et 4 amortissurs hydrauliques
Vitesse maxi
Rayon de braquage 15 m
Pneumatiques

250 x 20 - roues arrière jumelées

Couleur caisse beige RMTT (ocre-jaune clair)
Couleur toiture blanc ivoire

Immatriculations

Numéro de parc

VIN

Immat.

mise en circulation

Nlle immat. après le 01/04/1950

Date nlle immat.

Observations

Réforme

9

621 043

433 YU 6

29/06/1947

286 S 83

05/06/1951

Transformé en camion en juin 1955



10

621 027

373 YU 6

27/06/1947

289 S 83

05/06/1951   Réformé en 1959

11

621 035

432 YU 6

28/06/1947

288 S 83

05/02/1951   Réformé en 1959

12

621 041

1070 YU 6

11/09/1947

911 R 83

05/06/1951 Transformé en camion-atelier- dépanneuse Réformé en 1959

13

621 065

1809 YU 6

11/09/1947

290 S 83

mai 1951   01/11/1959

14

621 064

1203 YU 6

13/09/1947

292 S 83

05/06/1951   Réformé en 1960

15

621 061

1069 YU 6

18/09/1947

291 S 83

05/06/1951 Véhicule de secours



205 ex N° 9





1955

286 S 83

05/06/1951 Camion-benne  de service Réformé en 1959

206 ex N° 12





1955

911 R 83

05/06/1951 Dépanneuse Réformé en 1965

Le N° 9 (433 YU 6) a été transformé en camion-benne en juin 1955

Le N° 12 (1070-YU 6 ) a été transformé en dépanneuse vu sa ré immatriculation FNI. Cependant, il ne l'a été que plus tard et non "dès réception" : un procès verbal des mines en date du 13/04/1951 l'a transformé en "camion atelier" ainsi que mentionné sur le registre.

Le N°15 (1069 YU 6) est mentionné comme "véhicule de secours" sur un inventaire du parc des véhicules de la RMTT, probablement pour remplacer un véhicule en panne ou en maintenance.

 Historique et technique

Le car Panhard IE.21 est vraisemblablement sorti vers 1946, il a des caractéristiques communes avec le camion Panhard Movic.

Diagramme Panhard

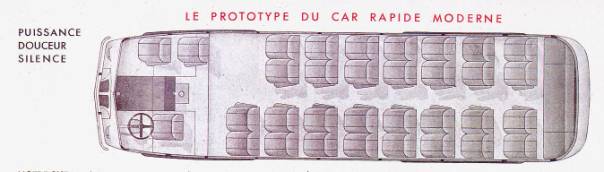

Col. Roland Le Corff -Ci-dessus, issu d'un dépliant de l'époque, un schéma du car Panhard IE.24 montrant la disposition des sièges et de la cabine de conduite.

+

 Document d'époque



Dépliant Panhard 1947-1949

Col. Roland Le Corff -Ci-contre un dépliant Panhard datant de 1947 pour le car  IE.24.

Sources :

"1880  -1980: Un siècle de transports en commun dans l'agglomération toulonnaise" par Gabriel Bonnafoux (†) et Albert Clavel -

Remerciements à : Benjamin Weyer (FPTU) et Mickaël Le Gac pour les précieux renseignements notamment sur les immatriculations..

Photos :

La collection de photos et les notes du voyage à Toulon de Jean Capolini en 1956 - Article d'Albert Clavel : Charge Utile Magazine numéro de juillet-août 2016 - Diagramme du châssis Berliet PCK 7 D dans Charge Utile Magazine hors série N° 1 : Berliet 1945 -1950 (septembre 1995) - Ateliers MAP (Antoine Paredes)  -  Site : https://www.scalemates.com/ -

Ne manquez pas de découvrir les magnifiques et très rares photos de véhicules anciens de Jean Capolini sur le site Flickr : https://www.flickr.com/photos/151983085@N05/albums et de Jean-Henri Manara : https://www.flickr.com/photos/jhm0284/albums

©   Roland Le Corff - Page créée le 20/01/2005  - Version du 12/10/2024
