Les motrices Ivry

Les motrices Ivry (dites Parisiennes)

Les motrices modèles Ivry et Tisy étaient construites d'après Gabriel Bonnafoux aux ateliers d'Ivry. Je pense qu'il s'agissait des usines de la Compagnie Française de Matériel de Chemin de fer (CMCF), une entreprise de construction ferroviaire située à Ivry-sur-Seine (ville située de nos jours dans le Val-de-Marne, en bordure du 13ème arrondissement à l'est de Paris) . Elle fut fondée en 1872 en reprenant les actifs de la Société Charles Bonnefond et Cie, spécialisée dans la construction de matériel ferroviaire. On trouve les mêmes motrices Ivry sur le réseau du Havre par exemple.

En 1911, la CFMCF acquit les usines du Tilleul à Maubeuge dans le Nord. La CFMCF a construit du matériel de chemins de fer et de tramway pour les réseaux français et coloniaux. Entre 1925 et 1939, elle a construit 18 281 wagons de marchandises et 735 voitures à voyageurs.

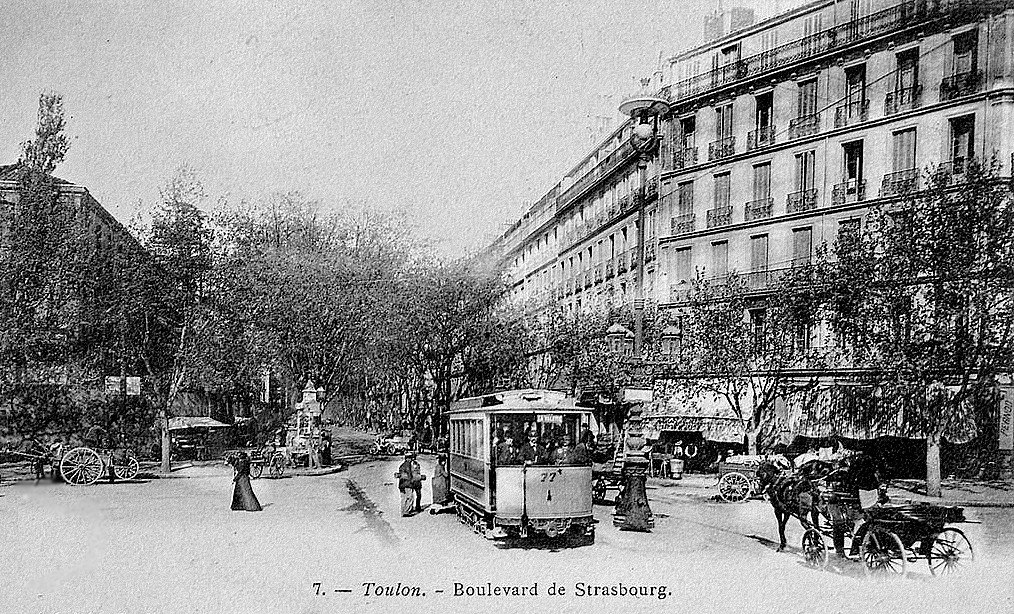

Carte postale éditions Couturier - Place Noël Blache, la motrice Ivry N°77 se dirige vers La Valette, peu de voitures à l'époque sauf une calèche à cheval. (Cliquer pour agrandir)

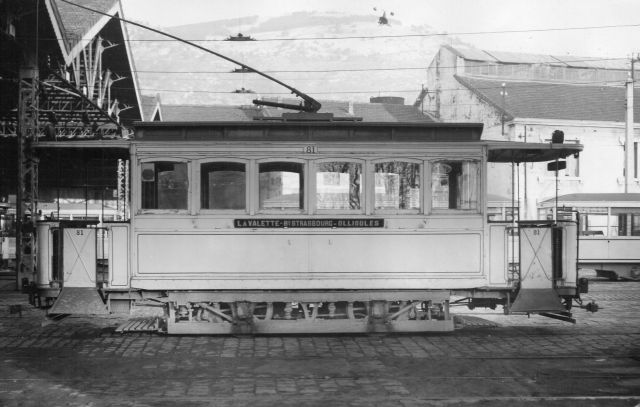

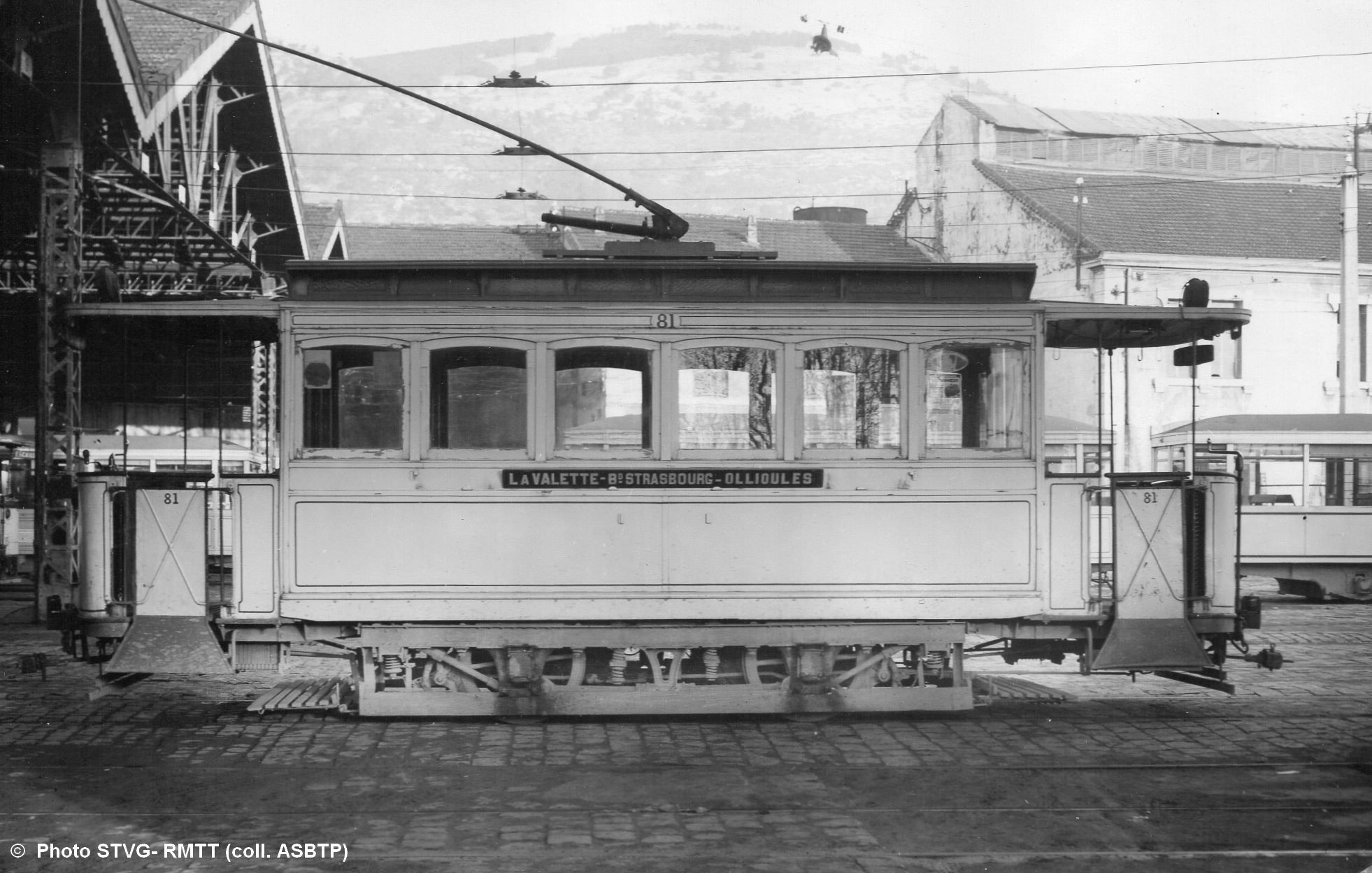

Photo STVG - coll. ASBTP- La motrice N° 81 est vue ici au dépôt de Brunet, en état d'origine. Elle porte les plaques indicatrices : La Valette - Bd de Strasbourg - Ollioules. En théorie d'après son numéro, ce devrait être une Tisy et pourtant elle a les caractéristiques d'une Ivry avec ses 6 fenêtres latérales. (Cliquer pour agrandir)

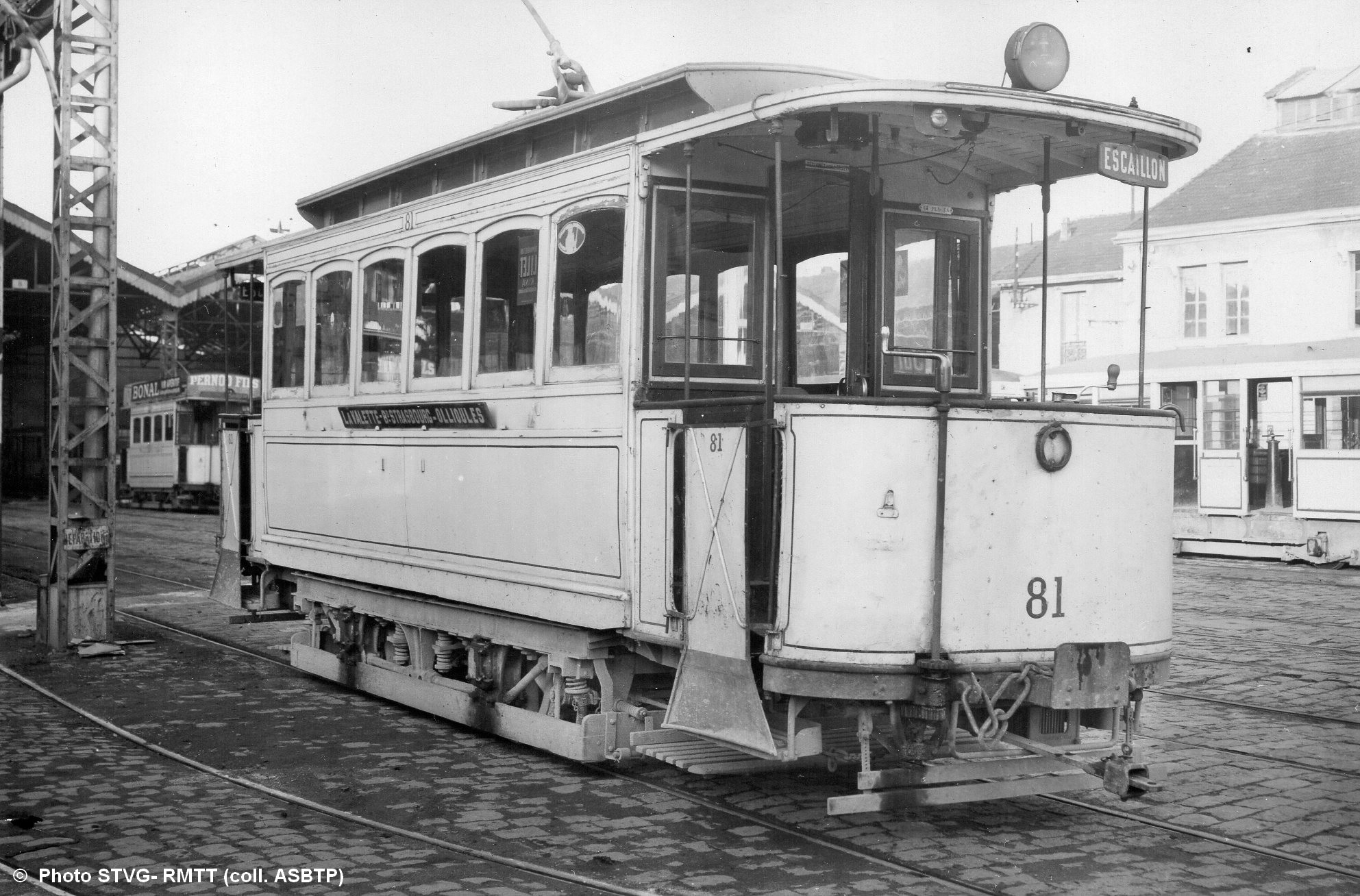

Photo STVG - coll. ASBTP- La même motrice N° 81 vue de 3/4 avant au dépôt de Brunet, en état d'origine pas encore vestibulée. (Cliquer pour agrandir)

Données générales :

Les motrices Ivry construites de 1900 à 1901 étaient au nombre de 10 sur le réseau toulonnais, elles étaient numérotées de 61 à 79 par chiffres impairs. Ces motrices sont plus spacieuses et les banquettes sont transversales et pour la plupart réversibles. 50 places sont offertes contre 32 sur les Schuckert.

Très bizarrement les 2 photos ci-dessus montrant une motrice numérotée 81 qui devrait être si l'on se fie à son numéro, une motrice de type Tisy et pourtant elle a bien 6 panneaux vitrés alors que la Tisy n'en possède que 4. Même chose pour la N° 93 au bas de la page.

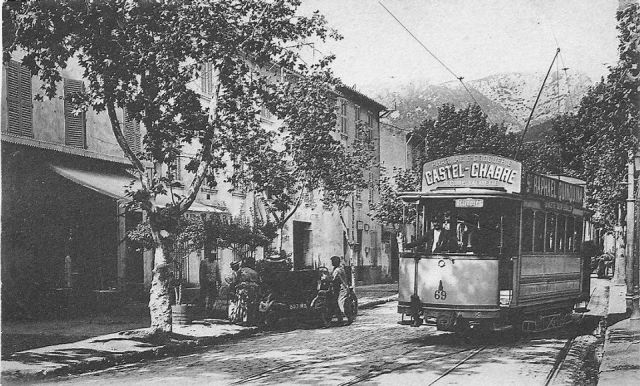

Carte postale - La motrice Ivry N° 69 passe ici à La Valette. Elle arbore une réclame pour l'incontournable droguerie Castel-Chabre et pour l'apéritif St-Raphaël Quinquina

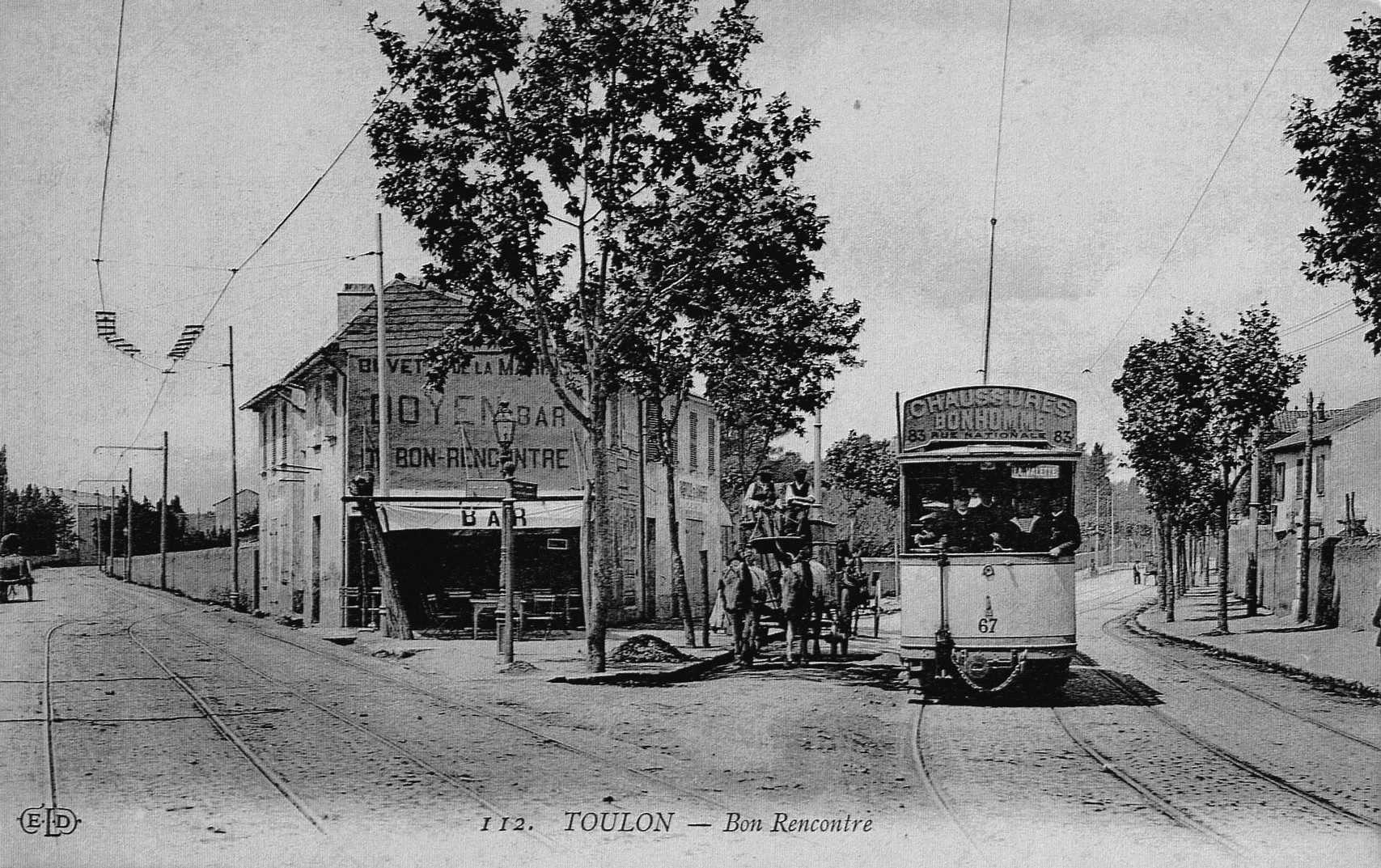

Carte postale E.L.D - La motrice Ivry N° 67 arrive à Bon Rencontre devant le Doyen-bar,à la bifurcation des lignes N° 1 et N° 2. A gauche de la photo, c'est la ligne N°2 vers La Seyne, Les Sablettes, à droite, la ligne N°1 vers Ollioules. La motrice se dirige vers le centre-ville et La Valette. (Cliquer pour agrandir)

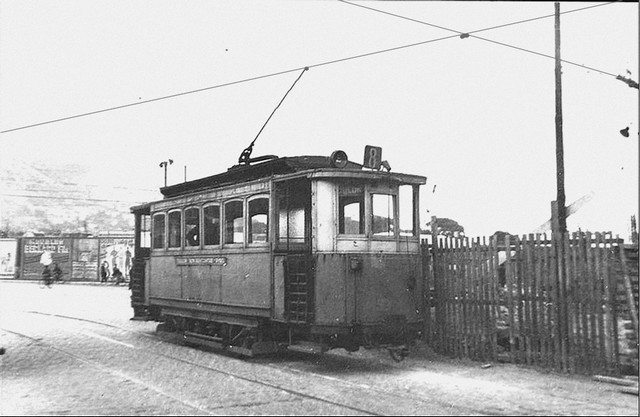

Carte postale - Cette motrice semble être la N° 93 et malgré son numéro, avec ses 6 vitres, ce devrait être une Ivry et non une Tisy. Elle est vue ici sur la ligne 8, Blache - Pyrotechnie.

Caractéristiques de la motrice Ivry

Entre les Ivry et les Tisy, il n'y avait pas de grosses différences : les motrices Ivry avec leurs 8, 85 m, mesurent 1 mètre de plus que les Tisy. La motrice Ivry plus longue comporte donc plus de fenêtres sur le côté, 6 panneaux vitrés contre 4 pour les Tisy.

Les motrices sont animées par un moteur General Electric puis par un moteur Thomson-Houston. Jean Robert écrit que les Ivry roulèrent d'abord sur la ligne de La Valette avec des moteurs récupérés sur des motrices Schuckert (des GE-800 de 25 Cv)

D'après Jean Robert, le truck était un Thomson, G. Bonnafoux indique que c'était un truck Ivry, gageons que c'est exactement la même chose. Toujours d'après Jean Robert, en 1901, les premières motrices Ivry furent équipées de moteurs récupérés sur des Schuckert.

Le truck, c'est la partie inférieure du véhicule qui comprend les roues avec leur système de transmission, les ressorts de suspension et qui sert de support à l'ensemble du châssis. Un truck est caractérisé par son empattement, c'est-à-dire l'écart entre les axes des roues. On peut voir dans le tableau ci-dessous que celui-ci n'est que de 2 mètres pour la motrice Ivry ce qui est très court mais certains tramways avaient des empattements encore plus courts (1,80 m par exemple).

Contrairement aux bogies montées sur un pivot, les essieux sont fixes et ne peuvent pas tourner selon les courbes de la voie. Plus la voie comporte des courbes au rayon très serré, plus l'empattement doit être court.

Année de construction	1900 - 1901	Fabrication	Française
Constructeur	Ateliers d'Ivry (CMCF)	Longueur	8,850 m
Places assises	20	Largeur	2,000 m
Places debout	30	Hauteur	3,250 m
Total passagers	50	Empattement truck	2,000 m
Carrosserie	Entièrement en bois -Pavillon à lanterneau	Truck	Thomson Ivry
Baies latérales	Châssis vitrés coulissants - 6 par face.	Plates-formes *	ouvertes extrêmes avec accès latéraux à condamnation par portillons amovibles
Disposition des accès	1 plate-forme ouverte à l'avant, 1 plate-forme ouverte à l'arrière *
Banquettes	transversales	Suspensions	ressorts à lames
Moteurs	GE-800 à l'origine puis T.H.2 **	Puissance	2 x 45 cv =90 cv
Résistances	Grilles fonte	Contrôleur	B 23
Disjoncteur	automatique	Interrupteur	à main
Prise de courant	par perche unique	Poids à vide	11,000 t
Freins	à vis	P.T.C	14,500 t
Effectif	10 numérotées de 61 à 79 par chiffres impairs	Démolition	vers les années 1950
En 1944, les plates-formes furent munies d'un pare-brise. ** GE-800 moteur fourni par General Electric -T.H2 moteur fourni par Thomson-Houston
