Les motrices Tisy (dites Parisiennes)

Les motrices modèles Ivry et Tisy étaient construites d'après Gabriel Bonnafoux aux ateliers d'Ivry. Je pense qu'il s'agissait des usines de la Compagnie Française de Matériel de Chemin de fer (CMCF), une entreprise de construction ferroviaire située à Ivry-sur-Seine (ville située de nos jours dans le Val-de-Marne, en bordure du  13^ème arrondissement à l'est de Paris) . Elle fut fondée en 1872 en reprenant les actifs de la Société Charles Bonnefond et Cie, spécialisée dans la construction de matériel ferroviaire. On trouve les mêmes motrices Ivry sur le réseau du Havre par exemple.

En 1911, la CFMCF acquit les usines du Tilleul à Maubeuge dans le Nord. La CFMCF a construit du matériel de chemins de fer et de tramway pour les réseaux français et coloniaux. Entre 1925 et 1939, elle a construit 18 281 wagons de marchandises et 735 voitures à voyageurs.

Données générales :

Les Tisy furent au nombre de 10, numérotées de 81 à 99 par chiffres impairs donc en clair : N° 81, 83, 85, 87, 89, 91, 93, 95, 97, 99. Elles furent démolies entre 1950 et 1955. Très curieusement, si l'on en croit la photo de la motrice N°81 avec ses 6 panneaux vitrés, ce serait en fait une Ivry et non une Tisy (voir la page Ivry) car les Tisy n'ont que 4 panneaux vitrés. Encore une bizarrerie relevée dans le livre de Gabriel Bonnafoux.

Avec une carrosserie entièrement en bois, elles furent construites à partir de 1905. Ces motrices paraissent déjà beaucoup plus modernes que les Schuckert mises en service en 1897. Elles arrivent à point pour les soulager sur le réseau puis les remplacer en partie. Elles auront une extraordinaire longévité puisque la motrice N° 99 roulera le dernier jour de l'exploitation par tramways sur la ligne N°6, le 15 avril 1955 soit une cinquantaine d'années de bons et loyaux services, chapeau !

Les Tisy furent également surnommées "Parisiennes" par le réseau comme on peut le constater sur l'inventaire du matériel de 1930. Ces motrices sont légèrement plus courtes que les Ivry : 7,850 m au lieu de 8,835 m soit près d'un mètre de moins. Le poids à vide s'en ressent logiquement puisque la Tisy pèse une tonne de moins que l'Ivry. Le nombre total de places est cependant presque identique 48 au lieu de 50. La puissance est identique pour les 2 types soit 90 Cv.

Les Tisy en version d'origine :

A l'origine les motrices sont équipées de plate-formes ouvertes à chaque extrémité avec accès à condamnation par portillons amovibles comme peut le voir sur la photo ci-dessous. Comme toutes les autres motrices du réseau, elle est montée sur des roues simples non directionnelles et non sur des bogies qui peuvent suivre les courbes.  Ainsi, les passages dans des courbes au rayon serré est plus difficile avec ce type de truck et l'usure des rails est beaucoup plus importante à cause des frottements des boudins de roues. Dans la rue d'Alger, il existait par exemple une courbe de 14 mètres de rayon, ce qui est extrêmement serré.

On distingue bien sur le truck, l'empattement court (2 m entre les roues) ainsi que les porte-à faux importants de part et d'autre (pas loin de 3 m !) . Sur la toiture, on devine les lanterneaux qui à l'origine vitrés, dispensaient de la lumière dans l'habitacle. Par la suite les vitres ont été remplacées par du bois.

Pour le confort des passagers, les banquettes transversales sont à dossiers réversibles, cette disposition a l'avantage de permettre aux voyageurs de s'asseoir dans le sens de la marche.

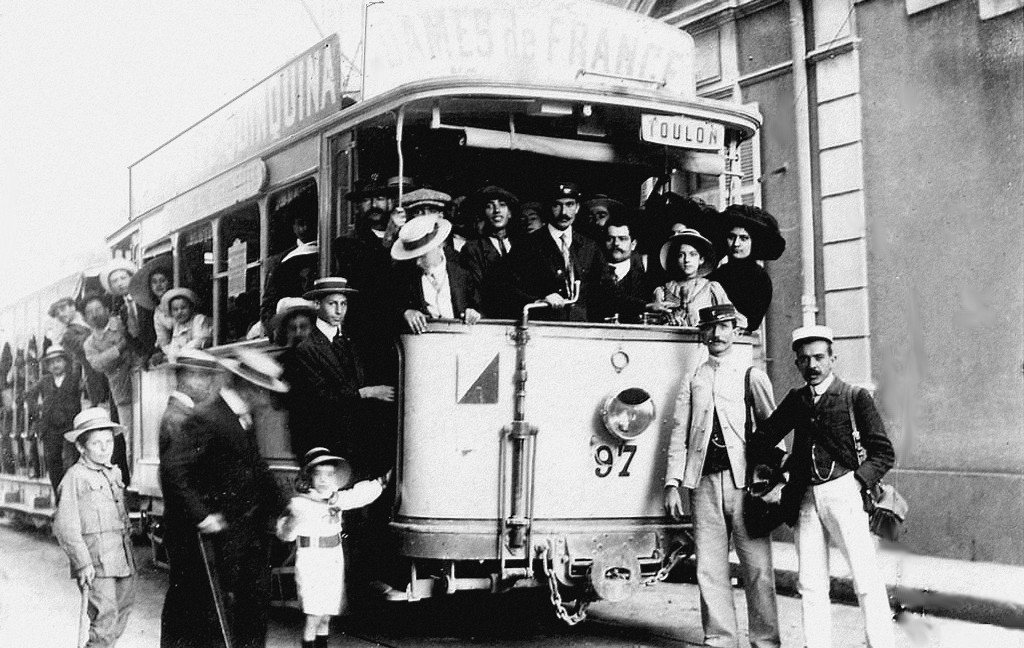

Carte postale coll. Claude Borderie - Au début des années 1900, voici la Tisy N° 97 bien surchargée ainsi que sa remorque. C'était le temps des canotiers.  Le personnel en uniforme pose fièrement pour le photographe. Remarquer les panneaux publicitaires: une réclame pour le grand magasin Aux Dames de France et  une boisson alcoolisée au quinquina.  (Cliquer pour agrandir)   Merci à JM Audirac

Les Tisy en version "modernisée" :

Après la libération, fin août 1944, une tentative de rénovation des vieilles voitures est en train de se faire. Il semble écrit Gabriel Bonnafoux, que les wattmans soient devenus plus fragiles pendant ces dures années car les motrices Ivry, Tisy et Carde non vestibulées, se voient munies d'un pare-brise peu esthétique mais efficace. On peut ainsi comprarer la même motrice Tisy N° 97 dans ses 2 versions. Il faut savoir que le wattman conduisait sa machine debout sur la plate-forme ouverte à tous les vents, hiver comme été, sous le soleil comme sous la pluie, la main droite sur le frein, l'autre main sur le manipulateur pour commander le démarrage et l'accélération.

Il faut regarder attentivement la toiture, le pavillon qui supporte la perche, avec ses lanterneaux obturés, a été recarrossé et il a maintenant une forme plus arrondie.

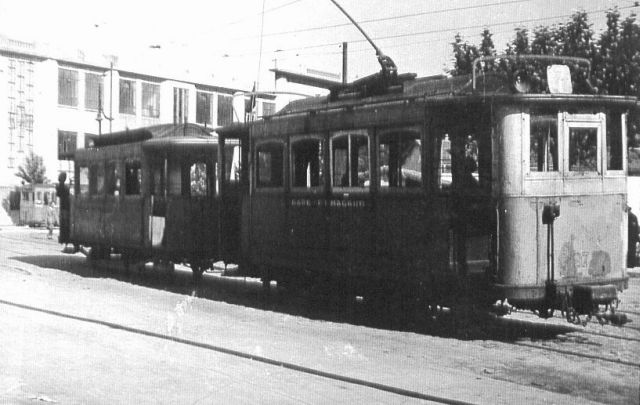

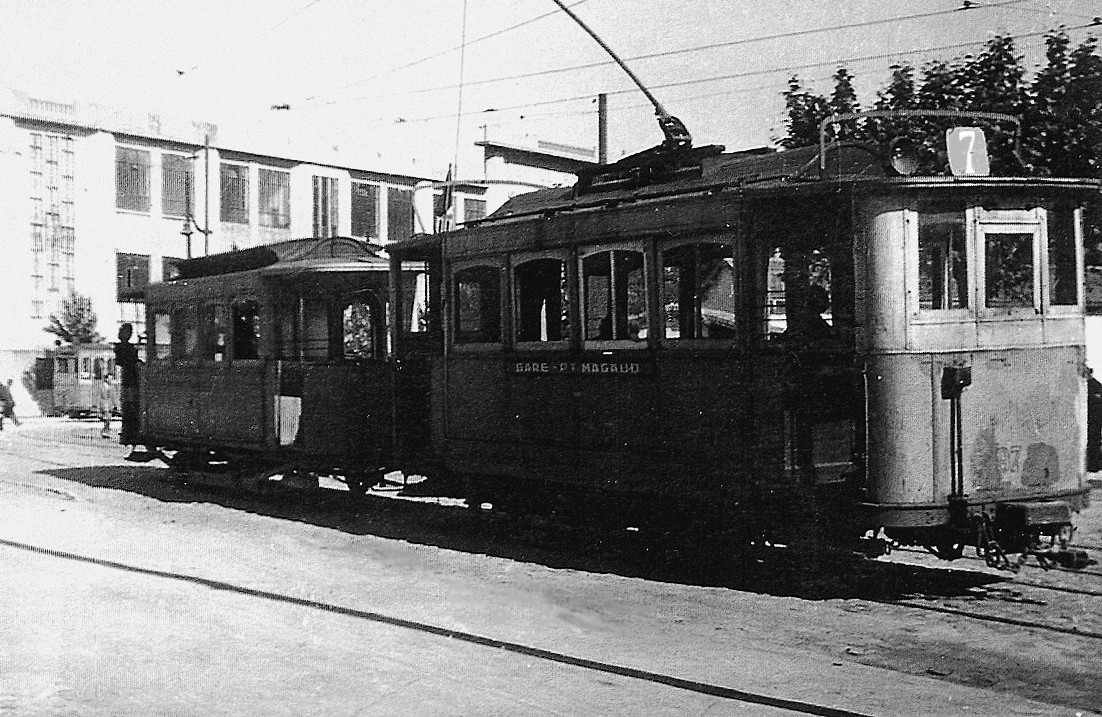

Photo coll. R. Le Corff - fonds Renaud Sémadéni - La même motrice Tisy N° 97 vue bien des années plus tard, en toute fin d'exploitation apparaît sous sa version vestibulée.Sa caisse semble déjà bien défraîchie et ça sent la fin de règne. Suivie de sa remorque,  elle dessert ici, la ligne N° 7 : Gare - Magaud via la route du Cap Brun. On distingue bien dans le fond les bâtiments des ateliers techniques du Collége Rouviére (à l'emplacement de la Fac de Droit actuelle),ainsi qu'une autre rame, certainement de la ligne 1.(la photo doit dater de la toute fin des années 40, juste aprés la guerre ) (Merci à Jacques VIsconti pour cette info)  (Cliquer pour agrandir)

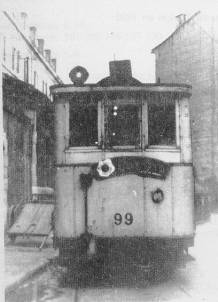

Ultime voyage sur la ligne N°6 : Blache - Les Routes le vendredi 15 avril 1955

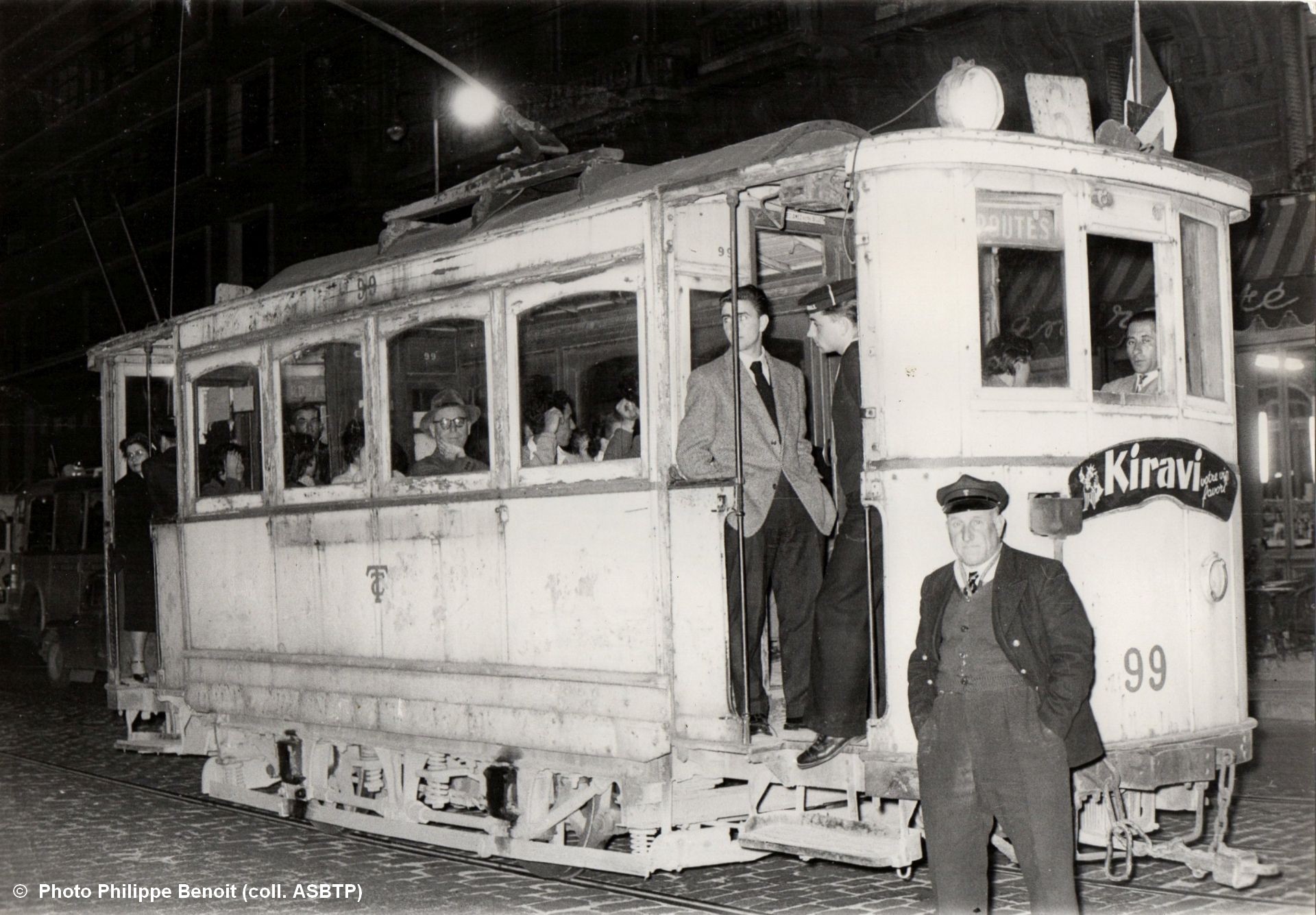

Il y avait foule ce soir-là dans le dernier tramway pour les Routes sur la ligne N° 6 (voir § sur cette ligne). Au pied de la motrice, mains dans les poches, le wattman avec sa casquette à moins qu'il ne s'agisse du receveur, pose pour la photo souvenir. On devine une grande émotion dans son regard surpris par le flash du photographe de Toulon-Soir. Même si l'outil de travail était inconfortable et obsolète, il y a sûrement un brin de tristesse car c'est la fin d'une époque. Ce seront surtout des Carde qui circuleront pour le dernier voyage des tramways sur le réseau toulonnais (les 3 motrices numérotées 107, 125 et 127).

Les trams étaient porteurs de placards publicitaires; tout était bon pour rapporter un peu d'argent à la Régie qui en a toujours manqué cruellement. Ici une réclame pour le vin Kiravi (votre vin favori), un vin de table fort prisé à l'époque au même titre que le Margnat... A cette époque de grande liberté, rien n'interdisait de faire de la publicité pour le vin ou toute autre boisson alcoolisée.

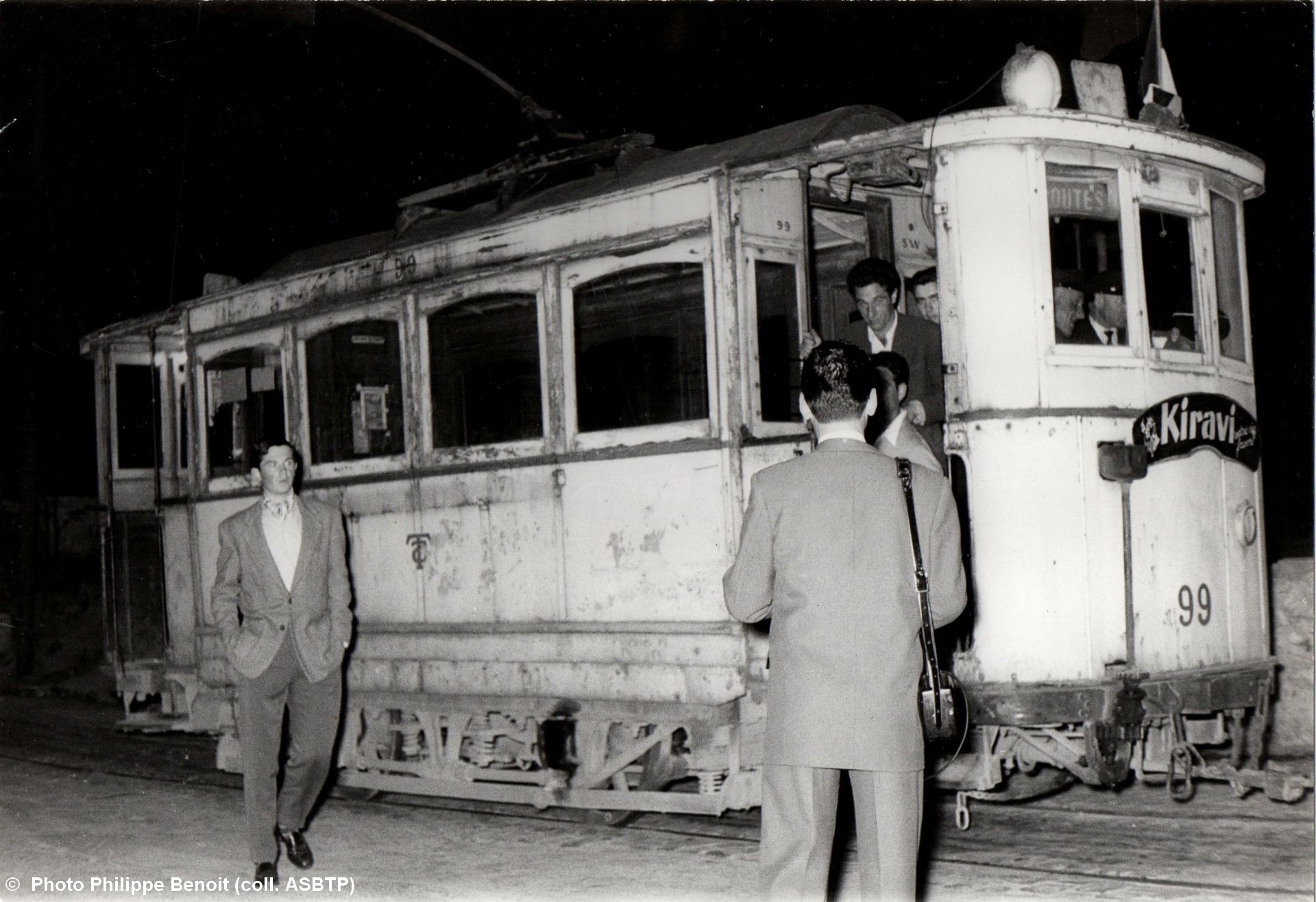

Photo Philippe Benoît - coll. ASBTP . Le tramway a été pavoisé pour son dernier voyage. Cliquer pour agrandir)

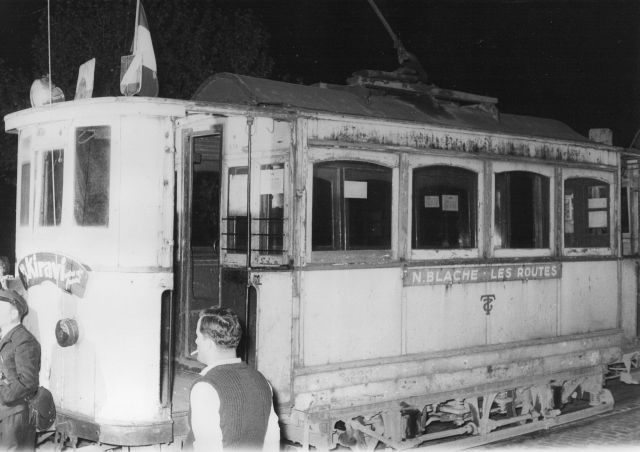

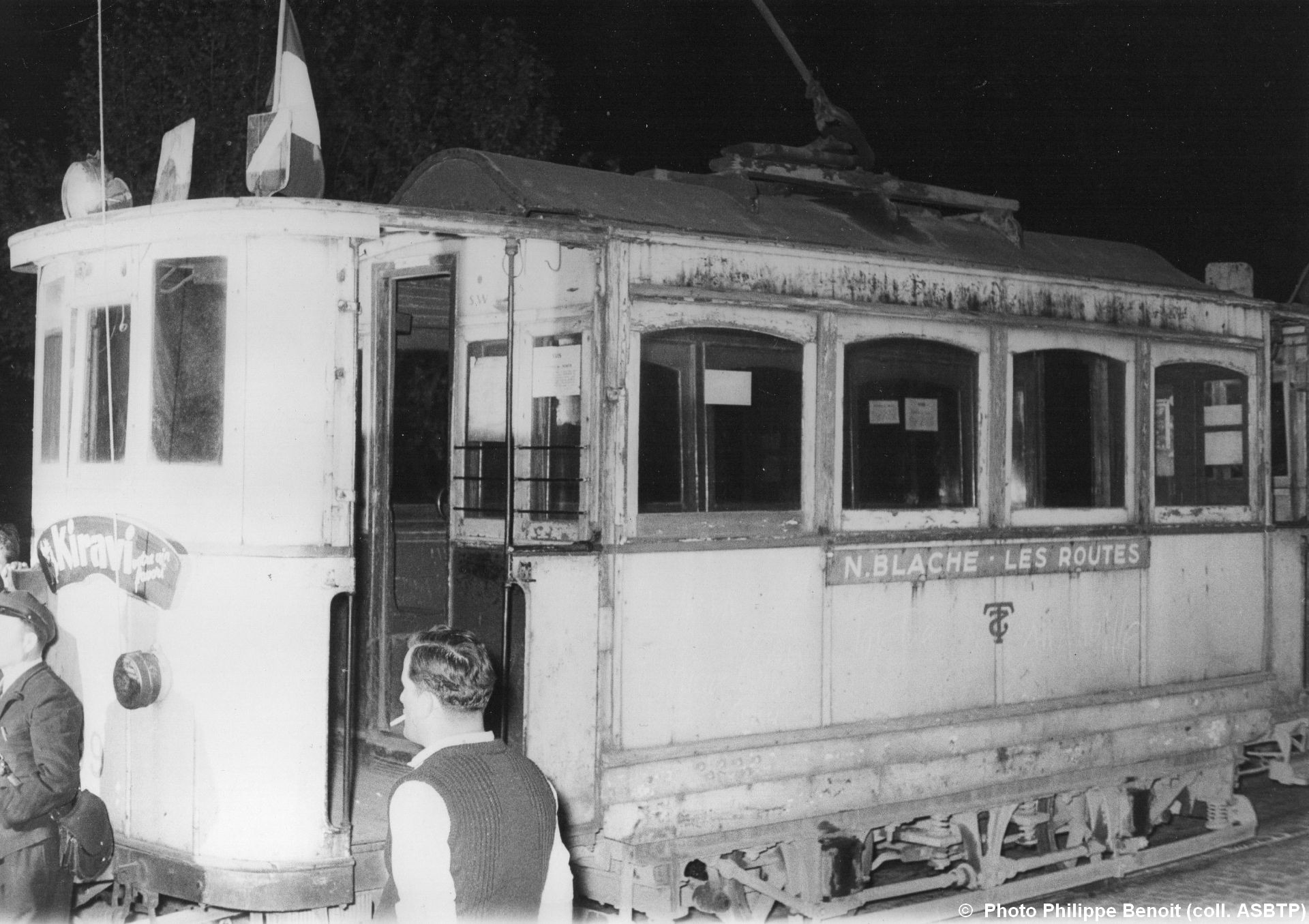

Photo Philippe Benoît - coll. ASBTP -  La même motrice vue de l'arrière permettant de constater le triste état de la caisse.  (Cliquer pour agrandir)

La ligne 6 :

Les tramways auront servi pendant 51 ans sur cette ligne N° 6 démarrant de la rue de Lorgues ( en haut du cours Lafayette) et allant jusqu'aux Routes en passant par la place Noël Blache, le boulevard de Strasbourg, la place Gabriel Péri.

De ce rond-point, la ligne bifurque dans l'avenue Lazare Carnot puis file vers St-Roch. Elle reprend vers le nord jusqu'à la place Sadi -Carnot, après la rue du Docteur Fontan, la voie du tram franchit un pont surplombant les voies de la SNCF. Après le couvent des soeurs de St-Maur, on arrive place Amiral Duperré au quartier Armand Barbès. Quelques 400 m plus loin, la voie s'engouffre dans une tranchée.

Plus loin la ligne suit le chemin des Routes, passe le pont sur la Rivière Neuve. On arrive place Jean Macé, centre du quartier des Routes; la voie bifurque ensuite sur la droite vers le nord et le Baou de Quatre-Oures. Elle traverse le passage à niveau, laisse à sa gauche le chemin de l'Oratoire et atteint enfin le terminus de la place Bouzigue, dénommé également les 4 chemins des Routes.

Caractéristiques de la motrice Tisy dite Parisienne
